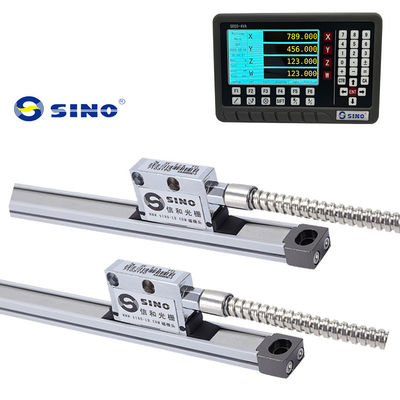

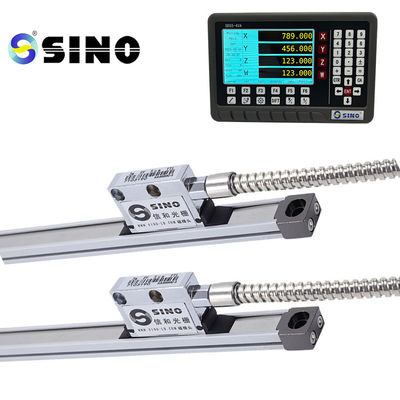

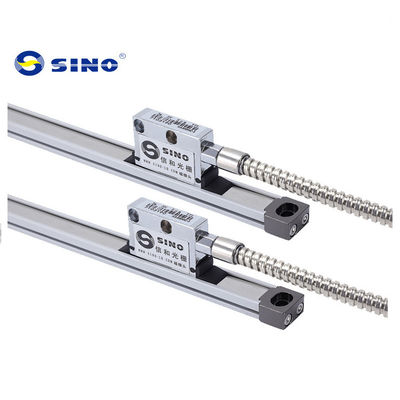

SINO KA800MC ম্যাগনেটিক লিনিয়ার এনকোডার সেট, মিলিং মেশিনের জন্য ডিজিটাল রিডআউট সহ, 5µm রেজোলিউশন, 24V
24V ম্যাগনেটিক লিনিয়ার এনকোডার বিশেষভাবে মিলিং মেশিনের জন্য ডিজাইন করা হয়েছে, যা 5µm এর উচ্চ নির্ভুলতা রেজোলিউশন প্রদান করে। এই এনকোডার সঠিক অবস্থান প্রতিক্রিয়া নিশ্চিত করে, যা সূক্ষ্ম, নির্ভরযোগ্য পরিমাপের প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য এটিকে একটি আদর্শ পছন্দ করে তোলে। এটি মেশিনিং পরিবেশের চাহিদা মেটাতে প্রকৌশল করা হয়েছে, যা মিলিং অপারেশনের জন্য টেকসই কর্মক্ষমতা এবং ধারাবাহিক রিডিং প্রদান করে। এর উন্নত প্রযুক্তির সাথে, এই এনকোডার মিলিং মেশিনের সামগ্রিক দক্ষতা এবং নির্ভুলতা বাড়ায়, যা মসৃণ অপারেশন এবং উচ্চ-মানের ফলাফলে অবদান রাখে
মূল বৈশিষ্ট্য
চৌম্বকীয় প্রযুক্তি: এনকোডার মিলিং মেশিনের অক্ষ বরাবর লিনিয়ার স্থানচ্যুতি সঠিকভাবে পরিমাপ করতে চৌম্বকীয় নীতি ব্যবহার করে। এই পদ্ধতিটি ধারাবাহিক এবং সুনির্দিষ্ট অবস্থান প্রতিক্রিয়া নিশ্চিত করে, যা মেশিন অপারেশনের জন্য এটিকে অত্যন্ত নির্ভরযোগ্য করে তোলে।
5µm রেজোলিউশন: 5µm রেজোলিউশন সহ, এই এনকোডার 5 মাইক্রোমিটারের মতো ছোট নড়াচড়াও সনাক্ত করতে পারে। নির্ভুলতার এই উচ্চ স্তর মেশিনের সূক্ষ্ম সমন্বয় করার ক্ষমতা বাড়ায়, যা সামগ্রিক মেশিনিং নির্ভুলতা উন্নত করে।
24V পাওয়ার সাপ্লাই: 24V পাওয়ার সাপ্লাইতে কাজ করার জন্য ডিজাইন করা হয়েছে, এনকোডার স্থিতিশীল এবং নির্ভরযোগ্য কর্মক্ষমতা প্রদান করে। সর্বোত্তম অপারেশনের জন্য এটি একটি উপযুক্ত পাওয়ার উৎসের সাথে সংযুক্ত আছে কিনা তা নিশ্চিত করুন।
সহজ ইনস্টলেশন: RoHS-অনুযায়ী 24V ম্যাগনেটিক লিনিয়ার এনকোডার মিলিং মেশিনে সহজে ইনস্টল করার জন্য ডিজাইন করা হয়েছে। এটি মেশিনের চলমান অক্ষে মাউন্ট করা যেতে পারে, এর পরিমাপ আউটপুট রিয়েল-টাইম মনিটরিংয়ের জন্য মেশিনের কন্ট্রোল সিস্টেম বা একটি বাহ্যিক ডিজিটাল রিডআউটের (DRO) সাথে সংযোগ করে।
মিলিং মেশিনের সামঞ্জস্যতা: এই এনকোডারটি মিলিং মেশিনের সাথে ব্যবহারের জন্য তৈরি করা হয়েছে, যা উল্লম্ব মিল, অনুভূমিক মিল এবং CNC মিলিং মেশিনগুলির মতো বিভিন্ন ধরণের মেশিনের সাথে সামঞ্জস্যপূর্ণ করে তোলে। এটি বিভিন্ন মিলিং অ্যাপ্লিকেশনগুলিতে নির্বিঘ্নে একত্রিত হওয়ার জন্য প্রয়োজনীয় নমনীয়তা প্রদান করে।
পণ্যের সুবিধা
ছোট আকারের রিডিং হেড, যা অল্প স্থান দখল করে এবং ইনস্টল করা সহজ।
উচ্চ কর্মক্ষমতা: আমাদের SINO ম্যাগনেটিক গ্রেটিং এবং নির্ভুলতা অপটিক্যাল রুলার সিরিজ কঠোর মানের পরিদর্শন পাস করেছে। নির্ভুলতা এবং দৃঢ়তার মান পূরণ করে, ভাল সরলতা এবং সুনির্দিষ্ট পরিমাপ। ভ্রমণের দৈর্ঘ্য: 120 মিমি থেকে 100,000 মিমি রেজোলিউশন: 5µm
সিল করা রিড-হেড, প্রোফাইলের নিখুঁত গঠন এটিকে IP67 সুরক্ষা শ্রেণীর সাথে মানানসই করে
KA800MC-5 ম্যাগনেটিক স্কেল প্রধানত কম এবং মাঝারি নির্ভুলতার প্রয়োজনীয়তা সহ প্রক্রিয়াকরণ এবং পরিমাপের জন্য উপযুক্ত
চৌম্বকীয় স্কেল বেশ কয়েকটি সুবিধা প্রদান করে, যার মধ্যে রয়েছে:
সঠিকতা: চৌম্বকীয় স্কেল ব্যতিক্রমী উচ্চ-রেজোলিউশন পরিমাপ প্রদান করে, প্রায়শই সাব-মাইক্রন রেঞ্জে, যা নির্ভুলতা গুরুত্বপূর্ণ এমন অ্যাপ্লিকেশনগুলির জন্য সুনির্দিষ্ট অবস্থান নিশ্চিত করে। এটি তাদের উচ্চ-নির্ভুলতা কাজের জন্য একটি চমৎকার পছন্দ করে তোলে।
নন-কন্টাক্ট: যেহেতু রিড হেড স্কেলের সাথে শারীরিক যোগাযোগ ছাড়াই কাজ করে, তাই সিস্টেমে কোনো পরিধান ও টিয়ার হয় না। এই নন-কন্টাক্ট ডিজাইন রক্ষণাবেক্ষণের প্রয়োজনীয়তা হ্রাস করে, পুরো সিস্টেমের জীবনকাল দীর্ঘায়িত করে।
দূষক থেকে অনাক্রম্যতা: চৌম্বকীয় স্কেলের নন-কন্টাক্ট প্রকৃতি ধুলো, ময়লা এবং তরলের মতো পরিবেশগত কারণগুলির উচ্চ স্তরের প্রতিরোধ ক্ষমতা প্রদান করে। এই অনাক্রম্যতা তাদের চ্যালেঞ্জিং পরিস্থিতিতে ব্যবহারের জন্য আদর্শ করে তোলে যেখানে ঐতিহ্যবাহী কন্টাক্ট-ভিত্তিক সিস্টেম ব্যর্থ হতে পারে।
স্থায়িত্ব: চৌম্বকীয় স্কেলগুলি শক এবং কম্পনের বিরুদ্ধে শক্তিশালী প্রতিরোধের সাথে তৈরি করা হয়। এই স্থায়িত্ব চাহিদাপূর্ণ শিল্প পরিবেশে নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে, যেখানে অন্যান্য পরিমাপ সিস্টেম ক্ষতিগ্রস্ত হওয়ার প্রবণতা হতে পারে।
প্রযুক্তিগত পরামিতি
| ম্যাগনেটিক স্কেল সেন্সর |
| রেফারেন্স সংকেত |
প্রতি 5 মিমি (C) |
| পিচ |
5 মিমি |
| রুলার টেপ স্পেসিফিকেশন |
5+5 মিমি |
| রেজোলিউশন |
5µm |
| উপলব্ধ ফাঁক |
2 মিমি |
| সঠিকতা |
± (0.035 + 0.02 x L)মিমি, L: কার্যকর পরিমাপের দৈর্ঘ্য, একক: মি |
| কেবল |
5 কোর বা 8 কোর |
| আউটপুট ফর্ম |
TTL বা RS-422 |
| রিডিং হেড এবং প্রতিরক্ষামূলক ইস্পাত বেল্টের মধ্যে ফাঁক |
0.8～1.8 মিমি |
| সরবরাহ ভোল্টেজ |
5VDC±5%, 24VDC±5% |
| বর্তমান খরচ (লোড নেই) |
40mAসর্বোচ্চ |
| বর্তমান খরচ (লোড সহ) |
120mAসর্বোচ্চ(5V, RL=120Ω) |
| 60mAসর্বোচ্চ(28V, RL =1.2kΩ) |
| সর্বোচ্চ গতি |
5m/s(MS T 5) |
| কম্পন-বিরোধী |
100m/s2[10Hz～2000Hz] |
| প্রভাব প্রতিরোধের |
1000m/s2(11ms) |
| রিডিং হেডের সুরক্ষা স্তর |
IP 67 DIN 40050/IEC 529 |
| অপারেটিং তাপমাত্রা |
-20℃～85℃ |
| সংরক্ষণ তাপমাত্রা |
-20℃～85℃ |
| আর্দ্রতা |
100％ নন-কনডেনসিং |
| বৈদ্যুতিক সুরক্ষা |
পাওয়ার পোলারিটি ইনভার্সন সুরক্ষা, আউটপুট শর্ট-সার্কিট কারেন্ট সুরক্ষা |
| স্ট্যান্ডার্ড কেবল |
3m, LMAX=50m (রিড-হেডের কেবল) |
| পরিমাপের দৈর্ঘ্যের কেবল |
LMAX=100m
|
এনকোডার ম্যাগনেটিক স্কেল অ্যাপ্লিকেশন
ভারী লেদ, মিলিং মেশিন, ড্রিলিং, গ্রাইন্ডার মেশিন, EDM (বৈদ্যুতিক স্রাব মেশিন)
মেশিনিং সেন্টার, পিভিসি কাটিং মেশিন, কাঠ কাটিং মেশিন, গ্লাসওয়ার্কিং মেশিন, উপাদান হ্যান্ডলিং
বিস্তারিত ছবি:
কেন আমাদের নির্বাচন করবেন?
চৌম্বকীয় স্কেল আপনার প্রয়োজন অনুযায়ী কাটা যেতে পারে
প্রোফাইলের নিখুঁত গঠন সহ একটি সম্পূর্ণ সিল করা রিড-হেড এটিকে IP67 সুরক্ষা শ্রেণীর সাথে মানানসই করে
উন্নত টেকনিশিয়ান এবং অভ্যন্তরীণ গঠন
স্বয়ংক্রিয় লাভ নিয়ন্ত্রণ টেকনিশিয়ান ইনস্টলেশনের প্রয়োজনীয়তা হ্রাস করে, পাঠকের এবং টেপের মধ্যে ফাঁক 3 মিমি (5 মাইক্রন) হতে পারে
প্রস্তুতির সময়: 1 কর্মদিবস, FedEx IP দ্বারা দ্রুত ডেলিভারি
প্রশ্ন ও উত্তর:
1, সর্বাধিক পরিমাপের দৈর্ঘ্য কত?
পরিমাপের দৈর্ঘ্য 100,000 মিমি পর্যন্ত
2, 120 মিমি ~ 100000 মিমি দৈর্ঘ্য কিসের প্রতিনিধিত্ব করে?
উত্তর: এই সমস্ত দৈর্ঘ্য মেশিনের x y z-অক্ষের টেবিল ভ্রমণের দৈর্ঘ্য (টেবিল মুভিং সাইজ, টেবিলের আকার নয়) নির্দেশ করে। মোট দৈর্ঘ্যের জন্য আপনাকে অতিরিক্ত 5.5 যোগ করতে হতে পারে।
3, যদি আমার লেদ মেশিনের জন্য স্কেল সহ 2 অক্ষের সম্পূর্ণ সেট ড্রোর প্রয়োজন হয়, তাহলে আমি কীভাবে সেগুলি কিনব?
উত্তর: আপনি নির্বাচন করতে পারেন, সেগুলি হল "1pc 2 অক্ষ ড্রো" "লিনিয়ার এনকোডার বা ম্যাগনেটিক এনকোডারের ভ্রমণের দৈর্ঘ্য **মিমি" "ভ্রমণের দৈর্ঘ্য ***মিমি", তাহলে আপনি যা চান তা পাবেন।
4, আমার মেশিনের x-অক্ষের চলমান দৈর্ঘ্য 260 মিমি, এবং y-অক্ষের চলমান দৈর্ঘ্য 530 মিমি, আপনি কি এই ধরনের দৈর্ঘ্য অফার করতে পারেন যা বিকল্পগুলিতে তালিকাভুক্ত নয়?
উত্তর: প্রতিটি স্কেল পরিমাপের পরিসরের 20 মিমি বৃদ্ধি রয়েছে। এর মানে হল 250 মিমি স্কেল পরিমাপের পরিসীমা 270 মিমি পর্যন্ত পৌঁছতে পারে। সুতরাং আপনি আপনার মেশিনের জন্য 270 মিমি স্কেল এবং 570 মিমি স্কেল নির্বাচন করতে পারেন।
5, যদি আমি আলাদাভাবে 1 পিস স্কেল কিনি, তাহলে কি আমি ব্যবহারকারীর ম্যানুয়াল পেতে পারি?
উত্তর: ব্যবহারকারীর ম্যানুয়ালটি DRO-এর সাথে আসে, তবে আপনি ডাউনলোড পেতে বিক্রেতার সাথে যোগাযোগ করতে পারেন।
6, আমার লেদ বা মিলের জন্য আমার কী নির্বাচন করা উচিত?
উত্তর: লেদ সাধারণত একটি 2 অক্ষের রিডআউট, যেখানে মিল হয় 2 অক্ষ বা 3 অক্ষ
7, আমার মেশিনের জন্য খুব বেশি হলে আমি কি স্কেল কাটতে পারি?
উত্তর: প্রযুক্তিগতভাবে না। আপনি যদি একজন শিক্ষানবিস হন, অন্যথায়, স্কেল সম্ভবত ক্ষতিগ্রস্ত হতে পারে এবং ব্যবহার করা যাবে না
8, তারা কি সবাই Fed Ex, UPS, DHL দ্বারা পাঠানো হয়?
উত্তর: হ্যাঁ। স্ট্যান্ডার্ড FedEx সমর্থন এবং অন্যান্য উপলব্ধ
