লেদ মেশিন DRO
>

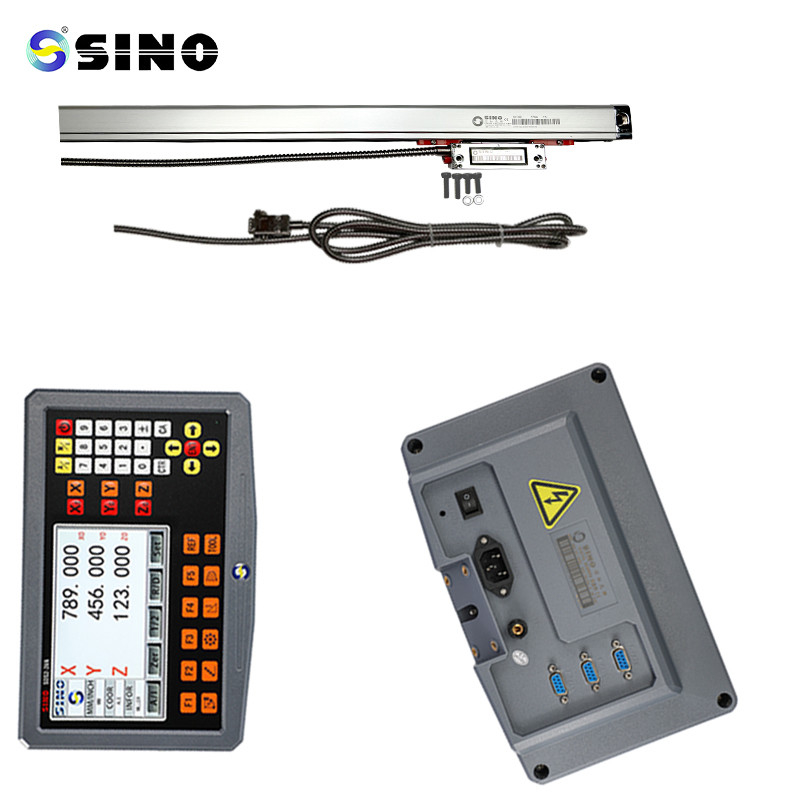

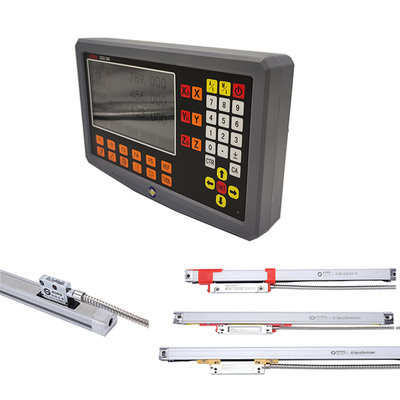

ডিআরও ডিজিটাল রিডিং 2 অক্ষ RS422 সিগন্যাল সিনো টিএফটি টার্ন মেশিন

ডিআরও ডিজিটাল রিডিং 2 অক্ষ RS422 সিগন্যাল সিনো টিএফটি টার্ন মেশিন

ব্র্যান্ড নাম: SINO
মডেল নম্বর: SDS2-3VA, KA-300, KA-500
MOQ: ১টি সেট
মূল্য: negotiable
প্যাকেজিং বিবরণ: কার্টুন
পেমেন্ট শর্তাবলী: টি/টি, এল/সি
বিস্তারিত তথ্য
উৎপত্তি স্থল:
গুয়াংজু, চীন
সাক্ষ্যদান:
CE,RoHS
আইটেম নাম:
অর্থনীতি TFT টার্ন DRO ডিভাইস দুই অক্ষ সঙ্গে
ব্যবহার:
লেদ মেশিন, মিলিং মেশিন, নাকাল মেশিন
পদ্ধতি:
তিনটি অক্ষ সহ DRO SDS2-3VA ডিজিটাল রিডিং সিস্টেম
স্কেল মডেল:
KA-300 বা KA-500 সিরিজ
সংকেত:
KA সিরিজের আউটপুট: TTL/RS422
রেজোলিউশন:
0.005 মিমি (5µm)
ডিআরও মাউন্ট:
একটি লেদ র্যাক দ্বারা বৈদ্যুতিক বাক্স
Meas. মেস। travel ভ্রমণ:
KA-300: 770~1020mm / KA-500: 270~520mm
প্রদর্শন:
রঙিন TFT LCD পর্দা
ভোল্টেজ:
১০০-২৪০ ভোল্ট / ৫ ভোল্ট
যোগানের ক্ষমতা:
প্রতি মাসে 3000 সেট
বিশেষভাবে তুলে ধরা:

RS422 সিগন্যাল টার্ন মেশিন DRO

,

সিনো টিএফটি টার্ন মেশিন ডিআরও

,

২ অক্ষ টার্ন মেশিন DRO

পণ্য বিবরণ

SINO 2 অক্ষ অর্থনীতি TFT টার্ন DRO ইউনিট SDS2-3VA দুটি রৈখিক এনকোডার সঙ্গে বৈদ্যুতিক বাক্সে মাউন্ট



একটি দ্বি-অক্ষ টার্ন মেশিনের জন্য বিশেষভাবে ডিআরও ইউনিট।
টিএফটি ডিআরও এসডিএস-২-৩ভিএ টার্নের বৈদ্যুতিক বাক্সে টার্নের র্যাকের পাশে ইনস্টল করা উচিত।
Z অক্ষের জন্য একটি লিনিয়ার এনকোডার KA-300 এবং অক্ষ X এর জন্য একটি KA-500 হওয়া উচিত।



প্যাকেজ তালিকাঃ



আইটেমের নাম দুই অক্ষের টিএফটি টার্ন মেশিনের জন্য ডিআরও ইউনিট
ডিজিটাল রিডিং (DRO) এসডিএস-২-৩ভিএ
অক্ষ Z এর জন্য লিনিয়ার স্কেল কেএ-৩০০ ৭২০-১০২০ মিমি
এক্স অক্ষের জন্য লিনিয়ার স্কেল কেএ-৫০০ ২৭০-৫২০ মিমি
ডিআরওর জন্য র্যাক টার্নের জন্য র্যাক
Z স্কেলের জন্য সুরক্ষা কভার টাইপ ডি
এক্স স্কেলের জন্য সুরক্ষা কভার টাইপ H
স্কেল জন্য ক্রেট

টি-ক্রেট (1 সেট) / কেএ-500 ক্রেট (1 পিসি)

অন্যান্য ক্যাবল / স্ক্রু / ম্যানুয়াল



টার্ন মেশিনের ফাংশনঃ

  1. ব্যাসার্ধ থেকে ব্যাসার্ধ রূপান্তর
  2. টুল ব্যাসার্ধ সমন্বয়
  3. টেপার পরিমাপ
  4. 200 টুলস স্টোরেজ রুম

বিস্তারিত তথ্য:



ডিআরও ডিজিটাল রিডিং 2 অক্ষ RS422 সিগন্যাল সিনো টিএফটি টার্ন মেশিন 0



ডিআরও ডিজিটাল রিডিং 2 অক্ষ RS422 সিগন্যাল সিনো টিএফটি টার্ন মেশিন 1ডিআরও ডিজিটাল রিডিং 2 অক্ষ RS422 সিগন্যাল সিনো টিএফটি টার্ন মেশিন 2

ডিআরও ডিজিটাল রিডিং 2 অক্ষ RS422 সিগন্যাল সিনো টিএফটি টার্ন মেশিন 3



পিনের বর্ণনাঃ

ডিআরও ডিজিটাল রিডিং 2 অক্ষ RS422 সিগন্যাল সিনো টিএফটি টার্ন মেশিন 4



সমস্ত লিনিয়ার স্কেল বিতরণ করার আগে পরীক্ষা করা হয়েছিল। এখানে একটি স্কেল পরীক্ষার রিপোর্ট একটি নমুনা।

ডিআরও ডিজিটাল রিডিং 2 অক্ষ RS422 সিগন্যাল সিনো টিএফটি টার্ন মেশিন 5

এটি একটি নমুনা যা একটি ডিআরও একটি টার্নের বৈদ্যুতিক বাক্সে মাউন্ট করছেঃ

ডিআরও ডিজিটাল রিডিং 2 অক্ষ RS422 সিগন্যাল সিনো টিএফটি টার্ন মেশিন 6

এটি একটি নমুনা যা KA-500 লিনিয়ার এনকোডার X অক্ষের টার্নঃ

ডিআরও ডিজিটাল রিডিং 2 অক্ষ RS422 সিগন্যাল সিনো টিএফটি টার্ন মেশিন 7

এটি একটি নমুনা যা KA-300 লিনিয়ার এনকোডার লেদ এর Z অক্ষের উপরঃ
