পণ্যের বিবরণ:
|
আইটেম নাম: | SINO KA600-2100mm DRO-এর জন্য 1μm লিনিয়ার স্কেল সহ লেদ মেশিন 2/3 অক্ষ ডিজিটাল রিডআউট এনকোডার | আবেদন: | DRO 2/3 অক্ষ ডিজিটাল রিডাউট এনকোডার কাউন্টার |
---|---|---|---|
ব্যবহার: | অবস্থান সেন্সর স্কেলিং | কাস্টমাইজড দৈর্ঘ্য: | 1000mm/1100mm/1200mm/1300mm/1400mm/1500mm |
দৈর্ঘ্য: | 1600 মিমি/1700 মিমি/1800 মিমি/1900 মিমি/2000 মিমি/2100 মিমি/2200 মিমি | উপাদান: | অ্যালুমিনিয়াম |
ফাংশন: | EDM/লেদ/গ্রাইন্ডিং/বোরিং মেশিন/মিলিং মেশিন | রেজোলিউশন: | 0.5/1/5 μm |
লক্ষণীয় করা: | ৩ অক্ষ ডিজিটাল রিডআউট এনকোডার,টার্ন মেশিনের জন্য ডিজিটাল রিডআউট এনকোডার |

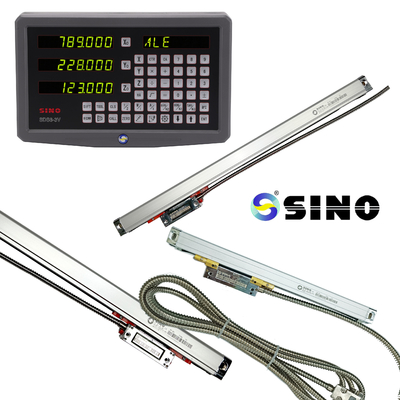

উচ্চ নির্ভুলতা টার্ন SINO KA600-2100mm 1μm লিনিয়ার স্কেল DRO 2/3 অক্ষ ডিজিটাল রিডআউট এনকোডার
সিনো কেএ৬০০-২১০০ মিমি ডিআরও-র জন্য ১ মাইক্রোমিটার লিনিয়ার স্কেলের সাথে লেদ মেশিন ২/৩ অক্ষ ডিজিটাল রিডাউট এনকোডার
উচ্চ নির্ভুলতা টার্ন 1μM লিনিয়ার স্কেল ডিজিটাল রিডাউট (DRO) টার্নের জন্য, বিশেষ করে SINO KA600-2100mm মডেল,এটি একটি কাটিয়া প্রান্ত সমাধান যা টার্ন মেশিনিং অপারেশনগুলিতে নির্ভুলতা এবং নির্ভুলতা বাড়ানোর জন্য ডিজাইন করা হয়েছেএই উন্নত ডিআরও সিস্টেমে উচ্চ রেজোলিউশনের লিনিয়ার স্কেল এবং শক্তিশালী এনকোডার অন্তর্ভুক্ত রয়েছে, যা উন্নত মেশিনিং ফলাফলের জন্য নির্ভরযোগ্য এবং রিয়েল-টাইম পরিমাপ সরবরাহ করে।
মূল বৈশিষ্ট্য:
1️ ️ উচ্চ নির্ভুলতাঃ 1μm (মাইক্রোমিটার) পরিমাপের নির্ভুলতার সাথে, সিনো KA600-2100mm টার্ন অপারেশন চলাকালীন সুনির্দিষ্ট অবস্থান এবং সঠিক পরিমাপ নিশ্চিত করে।
2️ ️ লিনিয়ার স্কেল এনকোডারঃ এনকোডারটি রিয়েল-টাইম অবস্থান ফিডব্যাক সরবরাহ করে, যা টার্নের চলাচলের সুনির্দিষ্ট নিয়ন্ত্রণ এবং পর্যবেক্ষণের অনুমতি দেয়।
3️ ̊ ডিজিটাল রিডিং ডিসপ্লেঃ ডিজিটাল রিডিং ডিসপ্লে পরিষ্কার এবং সঠিক পরিমাপ উপস্থাপন করে, দক্ষতা বৃদ্ধি করে এবং মেশিনিং কাজের ত্রুটি হ্রাস করে।
৪️৩ দুই/তিনটি অক্ষের ক্ষমতাঃ একযোগে দুই বা তিনটি অক্ষ পর্যবেক্ষণ ও নিয়ন্ত্রণের ক্ষমতা দিয়ে সজ্জিত, যা সুনির্দিষ্ট আন্দোলন এবং উন্নত উৎপাদনশীলতা সক্ষম করে।
5️ ️ ব্যবহারকারী-বান্ধব ইন্টারফেসঃ সহজেই সেটআপ, কাস্টমাইজেশন এবং স্বজ্ঞাত অপারেশনের জন্য ডিআরও সিস্টেমে একটি ব্যবহারকারী-বান্ধব ইন্টারফেস রয়েছে।
ব্যবহারঃ লিনিয়ার স্কেল এনকোডারটি টার্ন মেশিনের অক্ষে ইনস্টল করুন, এটিকে ডিআরও ইউনিটে সংযুক্ত করুন এবং এটি চালু করুন।ডিজিটাল ডিসপ্লে বাস্তব সময়ে পরিমাপ প্রদর্শন করা হবে টার্ন আন্দোলন উপর সঠিক নিয়ন্ত্রণের জন্য.
ব্যবহারঃ
মেশিনের অক্ষের উপর রৈখিক স্কেল এনকোডার মাউন্ট করুন, তাদের DRO ইউনিট সংযোগ, এবং এটি চালু. ডিজিটাল ডিসপ্লে প্রতিটি অক্ষের জন্য রিয়েল টাইম পরিমাপ প্রদর্শন করবে,মেশিনের গতিবিধি সঠিকভাবে নিয়ন্ত্রণ করতে সক্ষম করে.
প্যাকেজটিতে অন্তর্ভুক্ত রয়েছেঃ
এক টুকরো লিনিয়ার গ্লাস স্কেল, KA600-2100mm।
রেজোলিউশন 0.5/1/5um এ দেওয়া হয়।
কাস্টমাইজড এনকোডার দৈর্ঘ্য (L0) প্রদানের সময় গ্রাহকদের চাহিদা বিবেচনা করা যেতে পারে।
এনকোডারটিতে ডিস্ক বা রিংয়ের চারপাশে অবস্থিত বেশ কয়েকটি অপটিক্যাল সেন্সর বা ডিটেক্টর রয়েছে। এই সেন্সরগুলি ডিস্কটি ঘোরানোর সাথে সাথে অপটিক্যাল মার্কারগুলি সনাক্ত করে এবং এগুলিকে বৈদ্যুতিক প্রেরণে রূপান্তর করে।
কোড প্যাটার্নঃ এনকোডার ডিস্কের অপটিক্যাল চিহ্নগুলি ব্যবহৃত এনকোডিং কৌশলটির উপর নির্ভর করে বিভিন্ন আকার নিতে পারে।বাইনারি কোড যা প্রায়শই ব্যবহৃত হয় তা হল প্রাকৃতিক বাইনারি কোড এবং ধূসর কোডগ্রে কোডগুলি ব্যাপকভাবে ব্যবহৃত হয় কারণ তারা আশেপাশের অঞ্চলগুলির মধ্যে কেবলমাত্র একটি বিট পরিবর্তন নিশ্চিত করে এই রূপান্তর সাইটগুলিতে ত্রুটির সম্ভাবনা হ্রাস করে।
ডিস্কে চিহ্ন বা কোডের পরিমাণ একটি পরম অপটিক্যাল এঙ্গেল এনকোডারের রেজোলিউশন নির্ধারণ করে। উচ্চতর রেজোলিউশন সহ এনকোডারগুলি আরও চিহ্ন এবং বৃহত্তর কৌণিক রেজোলিউশন সরবরাহ করে.বেশিরভাগ ক্ষেত্রে, রেজোলিউশনটি বিট বা প্রতি বিপ্লব (সিপিআর) গণনায় প্রকাশ করা হয়।
মডেল | L0 | L1 | L2 | মডেল | L0 | L1 | L2 |
KA600-1000 | 1000 | 1150 | 1170 | KA600-2100 | 2100 | 2250 | 2270 |
KA600-1100 | 1100 | 1250 | 1270 | KA600-2200 | 2200 | 2350 | 2370 |
KA600-1200 | 1200 | 1350 | 1370 | KA600-2300 | 2300 | 2450 | 2470 |
KA600-1300 | 1300 | 1450 | 1470 | KA600-2400 | 2400 | 2550 | 2570 |
KA600-1400 | 1400 | 1550 | 1570 | KA600-2500 | 2500 | 2650 | 2670 |
KA600-1500 | 1500 | 1650 | 1670 | KA600-2600 | 2600 | 2750 | 2770 |
KA600-1600 | 1600 | 1750 | 1770 | KA600-2700 | 2700 | 2850 | 2870 |
KA600-1700 | 1700 | 1850 | 1870 | KA600-2800 | 2800 | 2950 | 2970 |
KA600-1800 | 1800 | 1950 | 1970 | KA600-2900 | 2900 | 3050 | 3070 |
KA600-1900 | 1900 | 2050 | 2070 | KA600-3000 | 3000 | 3150 | 3170 |
KA600-2000 | 2000 | 2150 | 2170 | |
L0: এনকোডার এর কার্যকরী পরিমাপ দৈর্ঘ্য L1: এনকোডার মাউন্ট হোলের মাত্রা
L2: এনকোডার এর সামগ্রিক মাত্রা
KA-600 এনকোডার, যা বিশেষভাবে বড় যন্ত্রপাতি মেশিনের জন্য ডিজাইন করা হয়েছে,
বড় আকার এবং ভাল অনমনীয়তা। সমর্থন এনকোডার কোন অবস্থান যোগ করা যেতে পারে
রিবিডিটি এবং স্থিতিশীলতা বৃদ্ধি। দৈর্ঘ্য 1000 ~ 3000mm হয়।
বিস্তারিত তথ্য:
সমস্ত লিনিয়ার স্কেল বিতরণের আগে পরীক্ষা করা হবে। এখানে একটি স্কেল পরীক্ষার রিপোর্ট একটি নমুনা।
