পণ্যের বিবরণ:
|
| আইটেম নাম: | সিনো KA600-1100 মিমি অপটিক্যাল এনকোডার ডিআরও সিস্টেম গ্রিটিং লিনিয়ার গ্লাস স্কেল সহ | প্রয়োগ: | এম কভার ডিজিটাল রিডাউট সিস্টেমের সাথে লিনিয়ার এনকোডার |
|---|---|---|---|
| ব্যবহার: | অবস্থান সেন্সর স্কেলিং | কাস্টমাইজড দৈর্ঘ্য: | 1000mm/1100mm/1200mm/1300mm/1400mm/1500mm1600mm/1700mm/1800mm |
| দৈর্ঘ্য: | 1600mm/1700mm/1800mm/1900mm/2000mm2100mm/2200mm/2300mm | উপাদান: | অ্যালুমিনিয়াম |
| ফাংশন: | EDM/লেদ/গ্রাইন্ডিং/বোরিং মেশিন/মিলিং মেশিন | রেজোলিউশন: | ১/৫/০.৫ μm |
| লক্ষণীয় করা: | SINO KA600-1100mm লিনিয়ার অপটিক্যাল এনকোডার,ডিআরও লিনিয়ার অপটিক্যাল এনকোডার,ডিআরও সিস্টেম গ্রিটিং লিনিয়ার অপটিক্যাল এনকোডার |
||

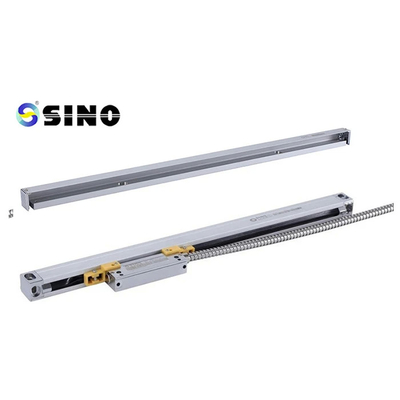

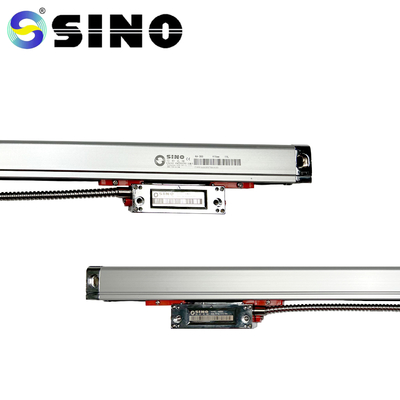

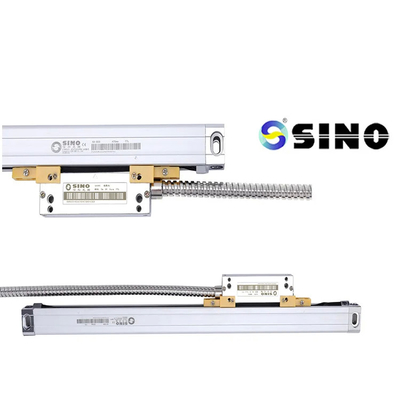

ডিআরও সিস্টেম গ্রিটিং লিনিয়ার গ্লাস স্কেল 5um 1um 0.5um সিনো KA600-1100mm অপটিক্যাল এনকোডার
মূল বৈশিষ্ট্য:
1 উচ্চ-রেজোলিউশন পরিমাপঃ ডিআরও সিস্টেমস গ্রিটিং লিনিয়ার গ্লাস স্কেল 5um, 1um, বা 0.5um এর সুনির্দিষ্ট পরিমাপ বিকল্পগুলি সরবরাহ করে, সূক্ষ্ম-নিয়ন্ত্রিত মেশিনিং অপারেশনগুলির অনুমতি দেয়।
2 নির্ভরযোগ্য পারফরম্যান্সঃ সিনো কেএ 600-1100 মিমি অপটিক্যাল এনকোডারটি তার শক্তিশালী নির্মাণ এবং স্থায়িত্বের জন্য পরিচিত, সময়ের সাথে সাথে ধারাবাহিক এবং সঠিক পাঠ্য নিশ্চিত করে।
3 সহজ ইনস্টলেশনঃ সিস্টেমটি সমস্ত প্রয়োজনীয় উপাদান এবং ঝামেলা মুক্ত সেটআপের জন্য স্পষ্ট নির্দেশাবলীর সাথে আসে। কেবলমাত্র রৈখিক কাঁচের স্কেলটি মাউন্ট করুন এবং এটিকে অপটিক্যাল এনকোডারটিতে সংযুক্ত করুন।
4 ব্যবহারকারী-বান্ধব ইন্টারফেসঃ ডিজিটাল রিডাউট ডিসপ্লে ইউনিট একটি স্বজ্ঞাত ইন্টারফেস বৈশিষ্ট্য, যা সহজেই নেভিগেট এবং যন্ত্রপাতি প্রক্রিয়া নিরীক্ষণ করে।
5 বহুমুখী অ্যাপ্লিকেশনঃ ফ্রিজিং এবং টার্ন অপারেশন সহ বিভিন্ন মেশিনিং কাজের জন্য উপযুক্ত, সিনো KA600-1100 মিমি অপটিক্যাল এনকোডার নির্ভুলতা এবং উত্পাদনশীলতা উন্নত করে।
ব্যবহারের নির্দেশাবলী:
মাউন্টঃ DRO সিস্টেমস গ্রিটিং লিনিয়ার গ্লাস স্কেলকে আপনার মেশিনে সুরক্ষিতভাবে সংযুক্ত করুন।
সংযোগঃ সরবরাহিত ক্যাবল ব্যবহার করে লিনিয়ার গ্লাস স্কেলটি সিনো KA600 অপটিক্যাল এনকোডারে সংযুক্ত করুন।
পাওয়ার অনঃ ডিজিটাল রিডিং ডিসপ্লে ইউনিট চালু করুন এবং এটি সঠিকভাবে ক্যালিব্রেট করা আছে তা নিশ্চিত করুন।
পরিমাপ নির্বাচনঃ আপনার মেশিনিং প্রয়োজনীয়তার সাথে মেলে ডিসপ্লে ইউনিটে পছন্দসই রেজোলিউশন (5um, 1um, বা 0.5um) নির্বাচন করুন।
অক্ষ নির্বাচনঃ পরিমাপ এবং পর্যবেক্ষণের জন্য প্রদর্শন ইউনিটের উপযুক্ত অক্ষ (X, Y, বা Z) নির্বাচন করুন।
পরিমাপঃ ডিজিটাল রিডিং সিস্টেম রিয়েল টাইমে সঠিক পরিমাপ প্রদর্শন করবে, যা সঠিক মেশিনিং অপারেশনগুলির অনুমতি দেবে।
শূন্যকরণঃ প্রয়োজন অনুযায়ী রেফারেন্স পয়েন্ট স্থাপন এবং পরিমাপ পুনরায় সেট করতে শূন্যকরণ ফাংশন ব্যবহার করুন।
অতিরিক্ত বৈশিষ্ট্যঃ ডিজিটাল রিডিং সিস্টেম অতিরিক্ত কার্যকারিতা যেমন পূর্বনির্ধারিত মান, ত্রুটি ক্ষতিপূরণ এবং স্থানাঙ্ক ঘূর্ণন সরবরাহ করতে পারে।বিস্তারিত নির্দেশাবলীর জন্য ব্যবহারকারীর ম্যানুয়াল দেখুন.

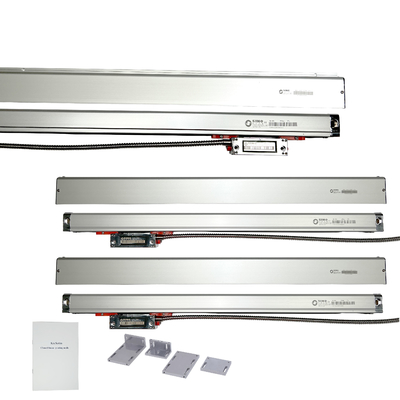

প্যাকেজটিতে অন্তর্ভুক্ত রয়েছেঃ
সিনো কেএ 600 লিনিয়ার স্কেল একটি যথার্থ পরিমাপ যন্ত্র যা যন্ত্রপাতি, উত্পাদন এবং পরিমাপ সহ বিভিন্ন শিল্পে সাধারণত ব্যবহৃত হয়।এটি রৈখিক স্থানচ্যুতি বা অবস্থান সঠিক এবং নির্ভরযোগ্য পরিমাপ প্রদান করার জন্য ডিজাইন করা হয়.
KA600 লিনিয়ার স্কেল স্কেলের রিডিং হেডের অবস্থান নির্ধারণের জন্য একটি ইনক্রিমেন্টাল অপটিক্যাল কোডিং সিস্টেম ব্যবহার করে।এটি সাধারণত একটি গ্লাস বা ধাতু স্কেল এবং একটি পড়া মাথা যা স্কেল বরাবর সরানো হয় হিসাবে পরিমাপ বস্তুর বা মেশিন উপাদান সরানো হয়. পড়ার মাথাটিতে একটি আলোক উত্স এবং একটি ফটো ইলেকট্রিক সেন্সর রয়েছে যা স্কেলে স্নাতক বা চিহ্নগুলি সনাক্ত করে।
| মডেল | L0 | L1 | L2 | মডেল | L0 | L1 | L2 |
| KA600-1000 | 1000 | 1150 | 1170 | KA600-2100 | 2100 | 2250 | 2270 |
| KA600-1100 | 1100 | 1250 | 1270 | KA600-2200 | 2200 | 2350 | 2370 |
| KA600-1200 | 1200 | 1350 | 1370 | KA600-2300 | 2300 | 2450 | 2470 |
| KA600-1300 | 1300 | 1450 | 1470 | KA600-2400 | 2400 | 2550 | 2570 |
| KA600-1400 | 1400 | 1550 | 1570 | KA600-2500 | 2500 | 2650 | 2670 |
| KA600-1500 | 1500 | 1650 | 1670 | KA600-2600 | 2600 | 2750 | 2770 |
| KA600-1600 | 1600 | 1750 | 1770 | KA600-2700 | 2700 | 2850 | 2870 |
| KA600-1700 | 1700 | 1850 | 1870 | KA600-2800 | 2800 | 2950 | 2970 |
| KA600-1800 | 1800 | 1950 | 1970 | KA600-2900 | 2900 | 3050 | 3070 |
| KA600-1900 | 1900 | 2050 | 2070 | KA600-3000 | 3000 | 3150 | 3170 |
| KA600-2000 | 2000 | 2150 | 2170 | |
L0: এনকোডার এর কার্যকরী পরিমাপ দৈর্ঘ্য L1: এনকোডার মাউন্ট হোলের মাত্রা
L2: এনকোডার এর সামগ্রিক মাত্রা
KA-600 এনকোডার, যা বিশেষভাবে বড় যন্ত্রপাতি মেশিনের জন্য ডিজাইন করা হয়েছে,
বড় আকার এবং ভাল অনমনীয়তা। সমর্থন এনকোডার কোন অবস্থান যোগ করা যেতে পারে
রিবিডিটি এবং স্থিতিশীলতা বৃদ্ধি। দৈর্ঘ্য 1000 ~ 3000mm হয়।
বিস্তারিত তথ্য:
সমস্ত লিনিয়ার স্কেল বিতরণের আগে পরীক্ষা করা হবে। এখানে একটি স্কেল পরীক্ষার রিপোর্ট একটি নমুনা।
