পণ্যের বিবরণ:
|
আইটেম নাম: | SINO KA600 5um DRO লিনিয়ার স্কেল অপটিক্যাল এনকোডার 1000-3000mm দৈর্ঘ্যের সাথে | প্রয়োগ: | 3 অক্ষ ডিজিটাল রিডআউট সিস্টেম DRO |
---|---|---|---|
ব্যবহার: | অবস্থান সেন্সর স্কেলিং | কাস্টমাইজড দৈর্ঘ্য: | 1000mm/1100mm/1200mm/1300mm/1400mm/1500mm |
দৈর্ঘ্য: | 1600 মিমি/1700 মিমি/1800 মিমি/1900 মিমি/2000 মিমি/2100 মিমি/2200 মিমি | উপাদান: | অ্যালুমিনিয়াম |
ফাংশন: | EDM/লেদ/গ্রাইন্ডিং/বোরিং মেশিন/মিলিং মেশিন | রেজোলিউশন: | 0.5/1/5 μm |
লক্ষণীয় করা: | 5um DRO লিনিয়ার স্কেল,SINO KA600 DRO লিনিয়ার স্কেল,৩০০০ মিমি দৈর্ঘ্যের লিনিয়ার অপটিক্যাল এনকোডার |

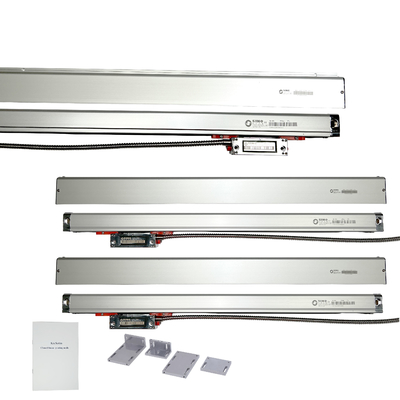

SINO KA600-1700mm 5um DRO লিনিয়ার স্কেল অপটিক্যাল এনকোডার 3 অক্ষ ডিজিটাল রিডাউট সিস্টেম
SINO KA600-1700mm 5um DRO লিনিয়ার স্কেল অপটিক্যাল এনকোডার, একটি state-of-the-art ডিজিটাল রিডাউট সিস্টেম ৩ অক্ষের অপারেশনের জন্য ডিজাইন করা। এই উন্নত সিস্টেম ব্যতিক্রমী নির্ভুলতা প্রদান করে,নির্ভরযোগ্যতা, এবং ব্যবহারের সহজতা, এটি মেশিনিং কাজের জন্য একটি আবশ্যক সরঞ্জাম তৈরি করে।
মূল বৈশিষ্ট্য:
️ ️ উচ্চ-রেজোলিউশন পরিমাপঃ 5μm রৈখিক স্কেল অপটিক্যাল এনকোডার সঠিক এবং সুনির্দিষ্ট পরিমাপ নিশ্চিত করে, উচ্চতর মেশিনিং ফলাফল সক্ষম করে।
২️ ০ শক্তিশালী নির্মাণঃ চাহিদাপূর্ণ শিল্প পরিবেশে প্রতিরোধের জন্য নির্মিত, সিনো কেএ৬০০ স্থায়িত্ব এবং দীর্ঘস্থায়ী কর্মক্ষমতা নিশ্চিত করে।
3️ ️ ব্যবহারকারী-বান্ধব ইন্টারফেসঃ স্বজ্ঞাত ইন্টারফেস এবং বড় ডিসপ্লে অপারেশনকে সহজ করে তোলে, যন্ত্রপাতি প্রক্রিয়াগুলির সহজ পর্যবেক্ষণের অনুমতি দেয়।
৪। উন্নত কার্যকারিতাঃ ডিজিটাল রিডাউট সিস্টেমটি অতিরিক্ত সুবিধা প্রদানের জন্য অক্ষ নির্বাচন, শূন্যীকরণ ফাংশন এবং মেট্রিক/ইম্পেরিয়াল ইউনিট সুইচিং এর মতো বৈশিষ্ট্য সরবরাহ করে।
5️?? বহুমুখী অ্যাপ্লিকেশনঃ লেদ এবং ফ্রিজিং মেশিনগুলির জন্য উপযুক্ত, সিনো কেএ 600-1700 মিমি 5um ডিআরও লিনিয়ার স্কেল অপটিক্যাল এনকোডার বিভিন্ন মেশিনিং কাজে উত্পাদনশীলতা এবং নির্ভুলতা বাড়ায়।
ব্যবহারের নির্দেশাবলী:
মাউন্টঃ সরবরাহিত মাউন্ট ক্রেটগুলি ব্যবহার করে লিনিয়ার স্কেল অপটিক্যাল এনকোডারটি টার্ন বা ফ্রিলিং মেশিনে সুরক্ষিতভাবে সংযুক্ত করুন।
সংযোগঃ এনকোডারকে ডিজিটাল রিডাউট ডিসপ্লে ইউনিটে সংযুক্ত করুন।
পাওয়ার অনঃ ডিজিটাল রিডিং ডিসপ্লে ইউনিট চালু করুন এবং এটি সঠিকভাবে ক্যালিব্রেট করা আছে তা নিশ্চিত করুন।
অক্ষ নির্বাচনঃ মনিটর এবং পরিমাপ করার জন্য ডিসপ্লে ইউনিটে পছন্দসই অক্ষ (এক্স, ওয়াই, বা জেড) নির্বাচন করুন।
পরিমাপঃ ডিজিটাল রিডিং সিস্টেম আপনার পছন্দের উপর ভিত্তি করে মেট্রিক বা ইম্পেরিয়াল ইউনিটে সঠিক পরিমাপ প্রদর্শন করবে।
শূন্যকরণঃ প্রয়োজন অনুযায়ী রেফারেন্স পয়েন্ট স্থাপন এবং পরিমাপ পুনরায় সেট করতে শূন্যকরণ ফাংশন ব্যবহার করুন।
ফাইন-টিউনিংঃ ডিজিটাল রিডিং সিস্টেমের দেওয়া রিয়েল-টাইম পরিমাপের ভিত্তিতে আপনার মেশিনিং অপারেশনগুলিতে সুনির্দিষ্ট সমন্বয় করুন।
প্যাকেজটিতে অন্তর্ভুক্ত রয়েছেঃ
লিনিয়ার গ্লাস স্কেল, KA500-1700mm, এক টুকরা।
এর রেজোলিউশন 0.5/1/5um।
গ্রাহকদের প্রয়োজনীয়তার উপর ভিত্তি করে, কাস্টমাইজড এনকোডার দৈর্ঘ্য (L0) দেওয়া যেতে পারে।
রেজোলিউশনঃ একটি পরম অপটিক্যাল এঙ্গেল এনকোডার এর রেজোলিউশন ডিস্কে চিহ্নিতকরণ বা কোডের সংখ্যা দ্বারা নির্ধারিত হয়।উচ্চতর রেজোলিউশনের এনকোডারগুলির আরও চিহ্ন রয়েছে এবং আরও সূক্ষ্ম কোণীয় রেজোলিউশন সরবরাহ করে. রেজোলিউশন সাধারণত বিট বা প্রতি ঘূর্ণন প্রতি গণনা (সিপিআর) নির্দিষ্ট করা হয়।
নির্ভুলতা এবং নির্ভুলতাঃ পরম অপটিক্যাল কোণ এনকোডারগুলি তাদের উচ্চ নির্ভুলতা এবং নির্ভুলতার জন্য পরিচিত। নির্ভুলতা সাধারণত সত্যিকারের অবস্থান থেকে সর্বাধিক বিচ্যুতি হিসাবে নির্দিষ্ট করা হয়,যখন নির্ভুলতা ছোট কোণ পরিবর্তন সমাধান করার ক্ষমতা বোঝায়.
অ্যাপ্লিকেশনঃ নিখুঁত অপটিক্যাল কোণ এনকোডার বিভিন্ন শিল্প এবং সিস্টেমে অ্যাপ্লিকেশন খুঁজে পায় যা সুনির্দিষ্ট কৌণিক অবস্থান প্রয়োজন। তারা সাধারণত রোবোটিক্স, সিএনসি মেশিন,ঘূর্ণমান টেবিল, গনিমিটার, টেলিস্কোপ পজিশনিং, এবং অন্যান্য স্বয়ংক্রিয় সিস্টেম।
মডেল | L0 | L1 | L2 | মডেল | L0 | L1 | L2 |
KA600-1000 | 1000 | 1150 | 1170 | KA600-2100 | 2100 | 2250 | 2270 |
KA600-1100 | 1100 | 1250 | 1270 | KA600-2200 | 2200 | 2350 | 2370 |
KA600-1200 | 1200 | 1350 | 1370 | KA600-2300 | 2300 | 2450 | 2470 |
KA600-1300 | 1300 | 1450 | 1470 | KA600-2400 | 2400 | 2550 | 2570 |
KA600-1400 | 1400 | 1550 | 1570 | KA600-2500 | 2500 | 2650 | 2670 |
KA600-1500 | 1500 | 1650 | 1670 | KA600-2600 | 2600 | 2750 | 2770 |
KA600-1600 | 1600 | 1750 | 1770 | KA600-2700 | 2700 | 2850 | 2870 |
KA600-1700 | 1700 | 1850 | 1870 | KA600-2800 | 2800 | 2950 | 2970 |
KA600-1800 | 1800 | 1950 | 1970 | KA600-2900 | 2900 | 3050 | 3070 |
KA600-1900 | 1900 | 2050 | 2070 | KA600-3000 | 3000 | 3150 | 3170 |
KA600-2000 | 2000 | 2150 | 2170 | |
L0: এনকোডার এর কার্যকরী পরিমাপ দৈর্ঘ্য L1: এনকোডার মাউন্ট হোলের মাত্রা
L2: এনকোডার এর সামগ্রিক মাত্রা
KA-600 এনকোডার, যা বিশেষভাবে বড় যন্ত্রপাতি মেশিনের জন্য ডিজাইন করা হয়েছে,
বড় আকার এবং ভাল অনমনীয়তা। সমর্থন এনকোডার কোন অবস্থান যোগ করা যেতে পারে
রিবিডিটি এবং স্থিতিশীলতা বৃদ্ধি। দৈর্ঘ্য 1000 ~ 3000mm হয়।
বিস্তারিত তথ্য:
সমস্ত লিনিয়ার স্কেল বিতরণের আগে পরীক্ষা করা হবে। এখানে একটি স্কেল পরীক্ষার রিপোর্ট একটি নমুনা।
