পণ্যের বিবরণ:
|
Item name: | Linear Encoder SINO KA500-170mm | Application: | Grating Ruler Digital Readout Counter |
---|---|---|---|
Usage: | Scaling position sensor | Customized Length: | 320mm/370mm/420mm/470mm |
Length: | 70mm/120mm/170mm/220mm | Material: | Aluminum |
Function: | EDM/Lathe/Grinding/Boring Machine/CNC Machine | Resolution: | 0.5μm/1μm/5μm |
লক্ষণীয় করা: | লেদ জন্য 120MM লিনিয়ার স্কেল ডিজিটাল রিডআউট,লিনিয়ার স্কেল ডিজিটাল Readout |

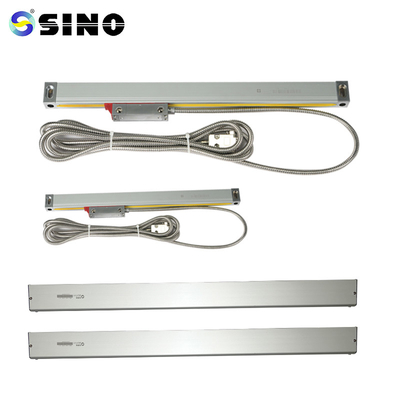

SINO KA300-120MM-5UM ছোট লেদ ড্রিলিং মিলিং মেশিনের জন্য ছোট রৈখিক স্কেল ডিজিটাল রিডআউট
KA-500 মিনি-এনকোডারটি বিশেষভাবে সীমিত ইনস্টলেশন এবং অপারেশন স্পেস সহ মেশিন টুলের জন্য তৈরি করা হয়েছিল।অবস্থানগত প্রয়োজনীয়তা সহ ক্লায়েন্টরা তাদের চাহিদা পূরণ করতে পারে।মাত্রা হল 70 x 470 মিমি।
প্যাকেজ অন্তর্ভুক্ত:
লিনিয়ার স্কেল ঝাঁঝরি, 1 টুকরা, KA500-170 মিমি
0.5um/1um/5um এর রেজোলিউশন আছে।
গ্রাহকদের প্রয়োজনীয়তার উপর নির্ভর করে, কাস্টমাইজড এনকোডার দৈর্ঘ্য (L0) দেওয়া যেতে পারে। (দৈর্ঘ্য: 70-470 মিমি)
মডেল | L0 | L1 | L2 | মডেল | L0 | L1 | L2 |
KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
KA500-270 | 270 | 372 | 382 |
L0: এনকোডার L1 এর কার্যকরী দৈর্ঘ্য পরিমাপ: এনকোডার মাউন্টিং হোলের মাত্রা
L2: এনকোডার সামগ্রিক মাত্রা
অপারেটিং নির্দেশাবলী
ব্যবহারকারীকে অবশ্যই সাধারণ বর্ণনা, নিরাপত্তা বিবেচনা এবং
অধ্যায় 1 এর বিষয়বস্তু 3 এর সম্পূর্ণতা।
2. সাধারণ বিবরণ ছাড়াও, নিরাপত্তার বিবেচনা, এবং সমস্ত ডেটা
অধ্যায় 1 থেকে 3 অবশ্যই ইনস্টলেশন, পরীক্ষা এবং রক্ষণাবেক্ষণের জন্য বিশেষজ্ঞদের দ্বারা সাবধানে অনুসরণ করা উচিত।
অধ্যায় 4-5 থেকে প্রতিটি একক ধারণা বুঝতে।
এই অপারেটিং ম্যানুয়ালটি শুধুমাত্র ইন্টিগ্রেটেড সার্কিটের SINO KA সিরিজকে কভার করে।
রৈখিকভাবে এনকোড করা।
4. নিচে দেওয়া নিরাপত্তা সুপারিশ পড়ুন দয়া করে.এটি সম্পর্কে প্রয়োজনীয় তথ্য রয়েছে
সাবধানে আপনার লিনিয়ার এনকোডার ব্যবহার করুন.
বিস্তারিত তথ্য:
প্রসবের আগে সমস্ত লিনিয়ার স্কেল পরীক্ষা করা হবে।এখানে একটি স্কেলের পরীক্ষার রিপোর্টের একটি নমুনা রয়েছে৷
